一、主要构造

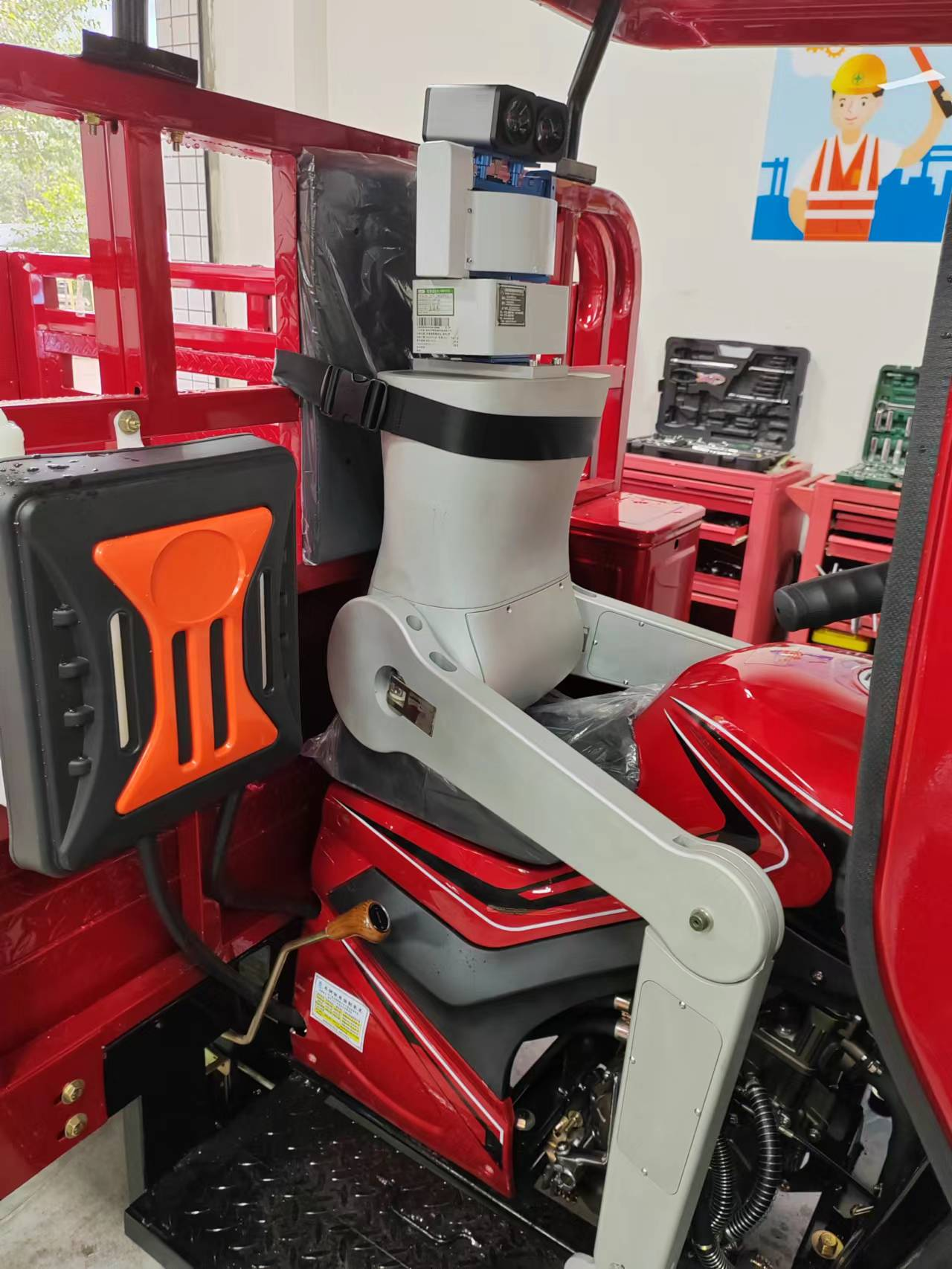

    间接视野测试仪主要由机体，控制系统，视觉系统等组成。

二、工作原理

参照GB/T 29120 、GB 15084 、JJF1230等标准用电脑摄像头与运动控制系统，根据相应要求模拟人体在汽车驾驶座位上通过视镜观察时，所得到的画面。将画面在电脑显示器上显示出来，然后根据要求再进行相应的计算并得出相应的值。摄像头可以左右，上下对应人体眼睛的左右和上下，测试台可左右转，对应人体头部的左右转。（显示器上显示已运动的角度，更加清楚的知道在什么角度下通过视镜得到的视野是什么）

三、基本参数

1.　假人重量70KG，

2.　视野测试仪5.8KG

3.　双眼中心距 65MM

4.　H点至眼点中心635MM

5.　动作结构：四轴运动结构

6.　驱动点击：小型精密步进

7.　控制器：电脑+运动控制卡

8.　定位精密：0.1度

9.　放大倍数：20X

10.　电源：AC220V 50/60H

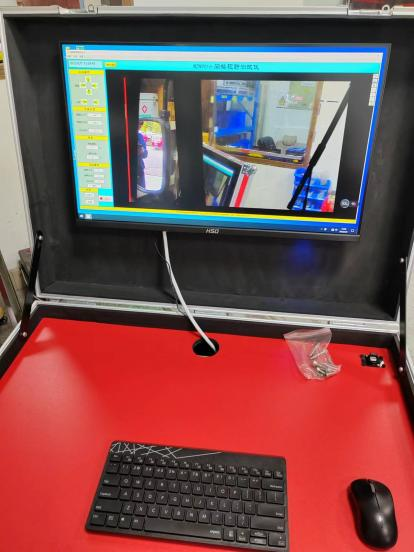

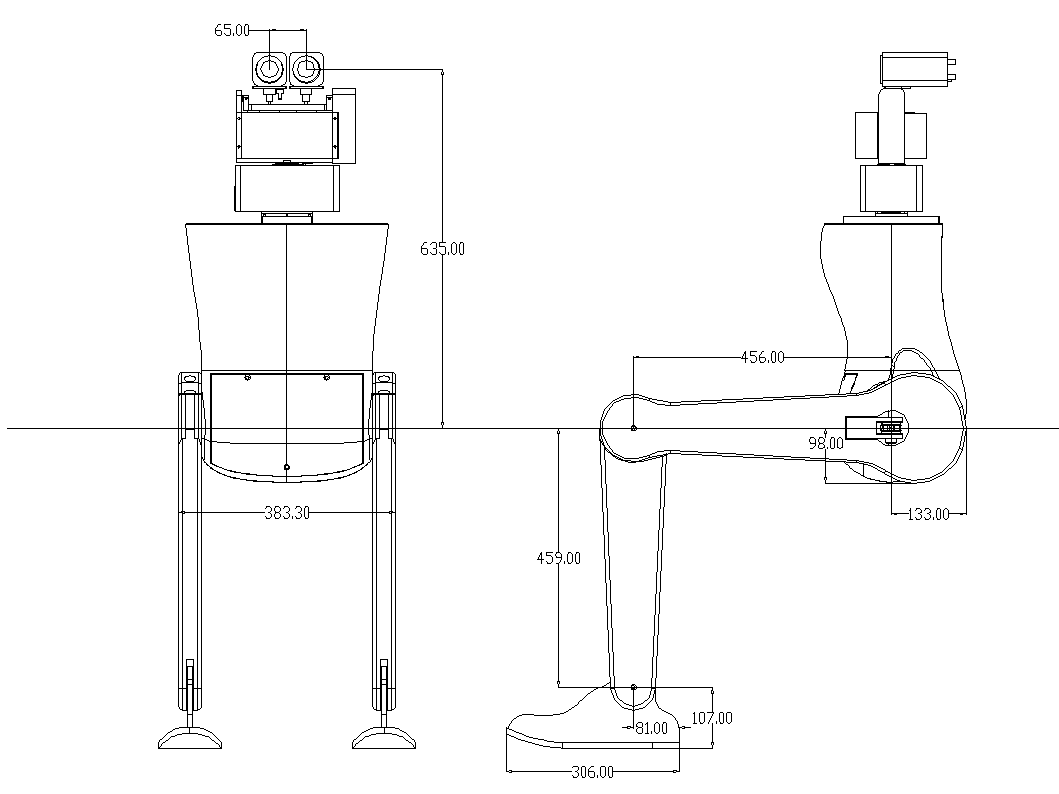

设计图	软件控制界面

部件尺寸

 部件质量
